總是制備不出性能優良的增韌PA6，是不是忽略了它？
????????對尼龍6進行增韌可以改善其低溫下的沖擊強度，擴展PA6 材料的應用領域。
????????以PA6、聚烯烴增韌劑、抗氧劑為原料，研究一次擠出和二次擠出制備的增韌PA6 材料的拉伸強度、拉伸屈服強度、斷裂伸長率、拉伸斷裂強度、室溫和–40℃沖擊強度?。
????????1 拉伸強度

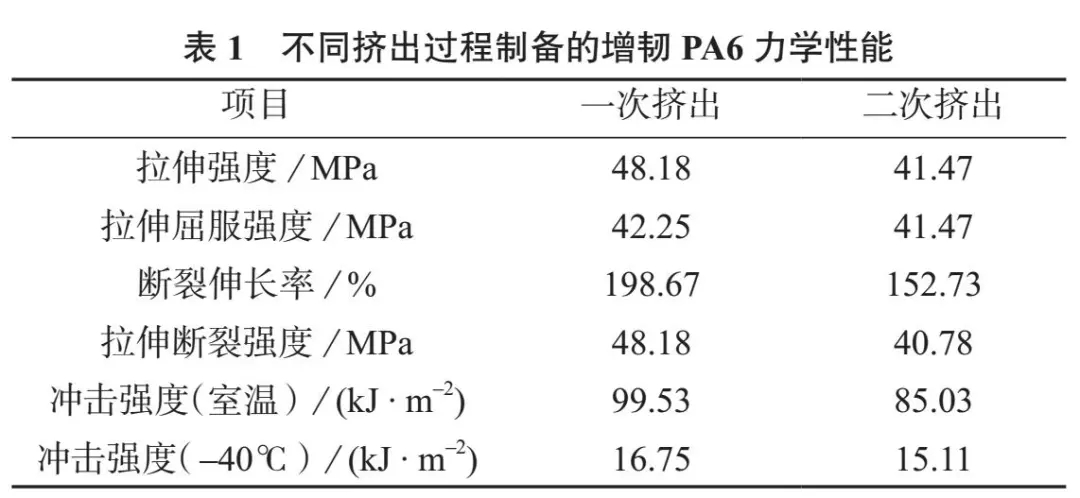

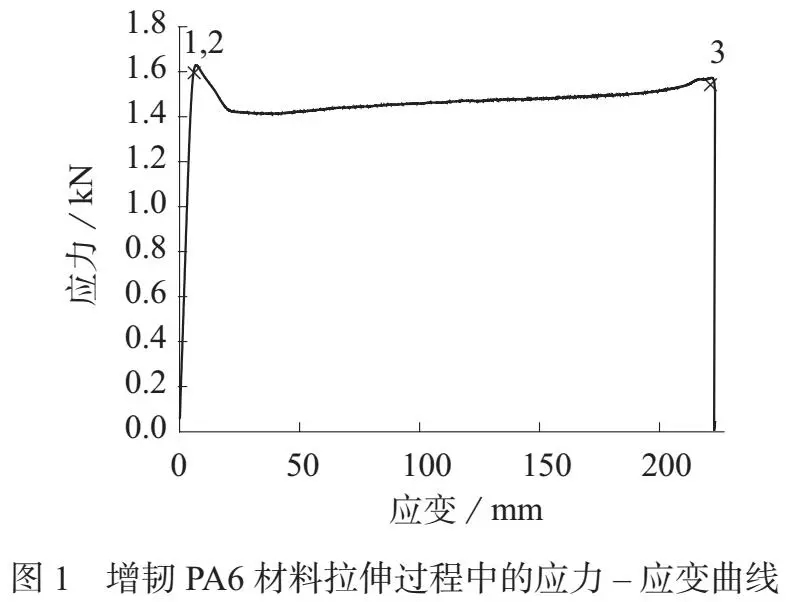

????????拉伸強度在材料拉伸曲線中的位置如圖1 中的1 點所示。從表1 可以看到，一次擠出過程得到的增韌PA6 材料的拉伸強度為48.18 MPa，但是經過二次擠出過程后，增韌PA6 材料的拉伸強度下降為41.47 MPa。

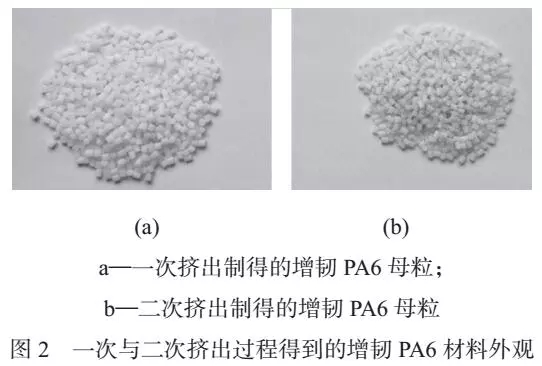

????????在二次擠出過程中雖然加入了與一次過程等量的抗氧劑，但是增韌PA6 材料仍然發生了明顯的氧化現象，一次與二次擠出過程得到的增韌PA6 材料外觀如圖2 所示。從圖2 可以看到，二次擠出過程得到的增韌PA6 顆粒顏色明顯比一次擠出過程顆粒顏色深，說明二次擠出過程增韌PA6 材料發生了更多的氧化降解，因此二次擠出過程中得到的增韌PA6材料的拉伸強度更低。
????????2? 拉伸屈服強度
????????拉伸屈服強度在增韌PA6 材料拉伸曲線中的位置如圖1 中的2 點所示。從表1 可看出，一次擠出過程得到的增韌PA6 材料拉伸屈服強度為42.25 MPa，經過二次擠出過程后，增韌PA6 材料的拉伸屈服強度略有下降，為41.47 MPa。雖然增韌PA6 材料在二次擠出過程中發生了更多的氧化降解，但是對增韌PA6 材料拉伸屈服強度的影響并不大，說明增韌PA6 材料拉伸屈服強度對擠出過程以及氧化降解缺陷不敏感。
????????3 斷裂伸長率
????????從表1 可以看到，一次擠出過程得到的增韌PA6 材料的斷裂伸長率為198.67%，但是經過二次擠出過程后，增韌PA6 材料的斷裂伸長率顯著下降到152.73%，下降幅度達到23%。這是由于二次擠出過程得到的增韌PA6 材料發生了更多的氧化降解，造成PA6 鏈段缺陷增加，使得增韌PA6 材料斷裂伸長率顯著下降，說明增韌PA6 材料的斷裂伸長率對擠出過程以及氧化降解缺陷非常敏感。
????????4 拉伸斷裂強度
????????斷裂強度在增韌PA6 材料拉伸曲線中的位置如圖1 中的3 點所示。從表1 可看到，一次擠出過程得到的增韌PA6 材料斷裂強度為48.18 MPa，經過二次擠出過程后，增韌PA6 材料的斷裂強度下降到40.78 MPa，這與2擠出工藝對增韌PA6 材料拉伸強度的影響十分相似，說明這一性能對擠出過程以及氧化降解缺陷非常敏感。
????????5 室溫沖擊強度
????????從表1 可以看到，一次擠出過程得到的增韌PA6 材料室溫沖擊強度為99.53 kJ/m2，經過二次擠出過程后，增韌PA6 材料的室溫沖擊強度下降到89.03 kJ/m2，下降幅度達到10%。這說明增韌PA6材料的室溫沖擊強度對擠出過程以及氧化降解缺陷非常敏感，良好的抗氧劑體系是增韌PA6 材料韌性的良好保障。
????????6 –40℃沖擊強度
????????為了滿足增韌PA6 材料在低溫下也能保持良好的抗沖擊性能，需要在低溫下( 一般為–40℃ ) 考核增韌PA6 材料的沖擊強度。
????????從表1 可以看到，擠出過程對增韌PA6 材料的–40℃沖擊強度影響不顯著。這說明增韌PA6 材料–40℃的沖擊強度對擠出過程以及氧化降解缺陷不敏感，這與室溫的沖擊強度的影響截然不同，但是隨著溫度的下降，增韌PA6 材料沖擊強度下降非常明顯。
